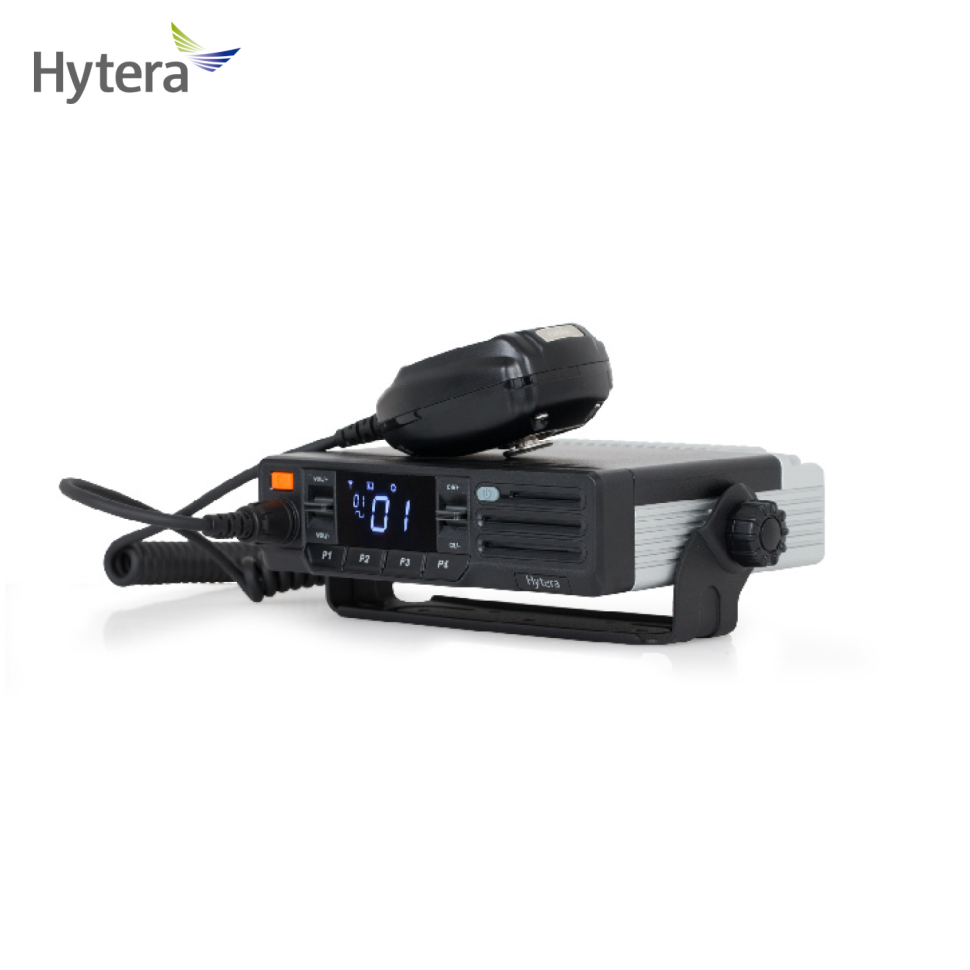

MD615 VHF

Տեխնիկական բնութագրեր

Ընդհանուր

Հաճախականության տիրույթ VHF՝ 136-174 ՄՀց:

Ալիքներ և գոտիներ

Ալիքների քանակություն՝ 128 անալոգային, 128 թվային:

Գոտիների քանակություն՝ 3:

Մեկ գոտում ալիքների քանակություն՝ 16:

Ալիքների միջակայք Անալոգային՝ 12.5 կՀց / 25 կՀց:

Թվային՝ 12.5 կՀց:

Աշխատանքային լարում 13.6 Վ ±15%:

Հոսանքի սպառում

Սպասման ռեժիմում՝ <0.3 Ա:

Ընդունման ռեժիմում՝ <1.0 Ա:

Հաղորդման ռեժիմում (1 Վտ)՝ <3 Ա:

Հաղորդման ռեժիմում (5 Վտ)՝ <5 Ա:

Հաղորդման ռեժիմում (25 Վտ)՝ <8 Ա:

Հաղորդման ռեժիմում (45 Վտ)՝ <12 Ա:

Հաճախականության կայունություն ±0.5 ppm:

Ալեհավաքի դիմադրություն 50 Օհմ:

Չափսերը (բարձրություն × լայնություն × խորություն) 164 × 43 × 150 մմ:

Քաշ 1.1 կգ:

Էկրան 2 նիշանոց 7-հատվածային LED ցուցիչ:

Ստեղնաշար Առկա չէ:

Bluetooth (ընտրովի) Ներկառուցված BT 4.0 – ԱՐՏԱԴՐՈՒԹՅՈՒՆԸ ԴԱԴԱՐԵՑՎԱԾ Է:

Թվային արձանագրություն ETSI-TS102 361-1,2 & 3:

Ընդունիչ (Receiver)

Զգայունություն

Անալոգային՝ 0.3 մկՎ (12 դԲ SINAD):

Անալոգային՝ 0.4 մկՎ (20 դԲ SINAD):

Անալոգային՝ 0.22 մկՎ (տիպիկ) (12 դԲ SINAD):

Թվային՝ 0.3 մկՎ / BER 5%:

Հարակից ալիքի ընտրողականություն

TIA-603՝ 60 դԲ @12.5 կՀց / 70 դԲ @25 կՀց:

ETSI՝ 60 դԲ @12.5 կՀց / 70 դԲ @25 կՀց:

Ինտերմոդուլյացիա

TIA-603՝ 70 դԲ @12.5/25 կՀց:

ETSI՝ 65 դԲ @12.5/25 կՀց:

Կեղծ ազդանշանների ճնշում

TIA-603՝ 70 դԲ @12.5/25 կՀց:

ETSI՝ 70 դԲ @12.5/25 կՀց:

Խցանում (Blocking)

TIA-603՝ 90 դԲ:

ETSI՝ 84 դԲ:

Աղմուկ և ֆոն (Hum and Noise) 40 դԲ @12.5 կՀց; 45 դԲ @25 կՀց:

Անվանական ձայնային հզորություն

Ներքին բարձրախոս (16 Օհմ բեռնվածություն)՝ 4 Վտ:

Արտաքին բարձրախոս (8 Օհմ բեռնվածություն)՝ 8 Վտ:

Առավելագույն ձայնային հզորություն

Ներքին բարձրախոս (16 Օհմ բեռնվածություն)՝ 6 Վտ:

Արտաքին բարձրախոս (8 Օհմ բեռնվածություն)՝ 12 Վտ:

Անվանական ձայնային աղավաղում <3%:

Ձայնային հաճախականության արձագանք +1-ից -3 դԲ:

Մղվող կեղծ ճառագայթում

< -57 դԲմ @<1 ԳՀց:

< -47 դԲմ @>1 ԳՀց:

Հաղորդիչ (Transmitter)

ՌԴ հաղորդման հզորություն Ցածր հզորության մոդել՝ 1-25 Վտ:

FM մոդուլյացիա

11K0F3E @12.5 կՀց:

16K0F3E @25 կՀց:

4FSK թվային մոդուլյացիա

12.5 կՀց միայն տվյալներ՝ 7K60FXD:

12.5 կՀց տվյալներ և ձայն՝ 7K60FXW:

Մղվող/ճառագայթվող արտանետում -36 դԲմ @<1 ԳՀց; -30 դԲմ @>1 ԳՀց:

Մոդուլյացիայի սահմանափակում ±2.5 կՀց @12.5 կՀց; ±5.0 կՀց @25 կՀց:

FM աղմուկ և ֆոն 40 դԲ @12.5 կՀց; 45 դԲ @25 կՀց:

Հարակից ալիքի հզորություն 60 դԲ @12.5 կՀց; 70 դԲ @25 կՀց:

Ձայնային աղավաղում <3%:

Թվային ձայնային կոդեկի տեսակ AMBE+2™ / SELP:

Շրջակա միջավայրի պայմաններ

Աշխատանքային ջերմաստիճան –30 °C-ից մինչև +60 °C:

Պահպանման ջերմաստիճան –40 °C-ից մինչև +85 °C:

Էլեկտրաստատիկ լիցքաթափման պաշտպանություն (ESD)

IEC 61000-4-2 (մակարդակ 4):

±8 կՎ (կոնտակտային); ±15 կՎ (օդային):

Ամերիկյան ռազմական ստանդարտ MIL-STD-810 G:

Փոշու և խոնավության պաշտպանություն IP54:

Խոնավություն Համապատասխանում է MIL-STD-810G ստանդարտին:

Հարվածներ և թրթռումներ Համապատասխանում է MIL-STD-810G ստանդարտին:
