| CPU |
CPU Details |
580 MHZ Single-Core, MIPS24KEC |
|---|
| Memory/Storage |
Flash/ROM |
16 MB (128 Mbit) NOR |
|---|
|
DDR/RAM |
128 MB (1 Gbit) DDR2 |
|---|
| Cellular |
Cellular Standards |
4G Cat. 4 |
|---|
|
Cellular Antennas |
2× Detachable (1.5 m cable length, customizable length for bulk orders) |
|---|
|
Detachable Cellular Antennas Connector |
SMA Female |
|---|
|

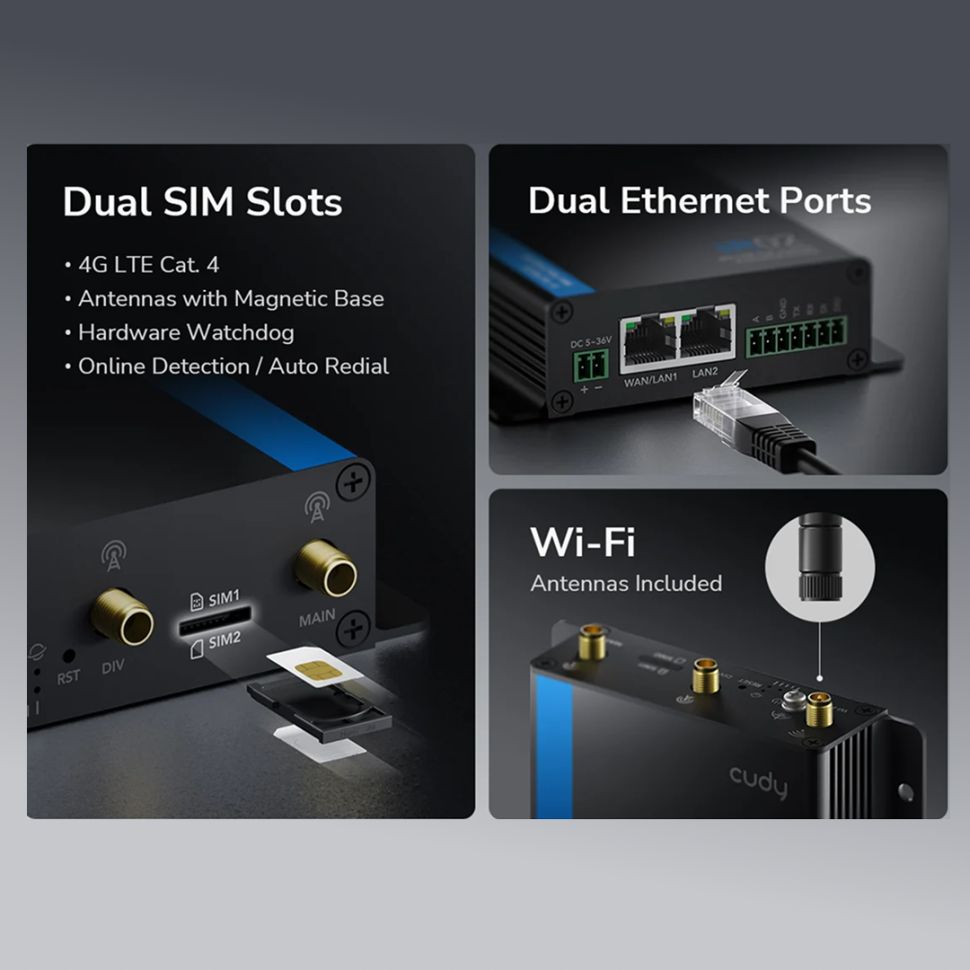

SIM Options |
2× Nano SIM Slots |
|---|
|
Available Versions |
EU, US, ME, LA |
|---|
|
|
|
|---|
| Location Tracking |
GNSS |
Optional for Customized Order |
|---|
|
Antennas |
Optional for Customized Order |
|---|
|
Detachable GNSS Antennas Connector |
Optional for Customized Order |
|---|
| Wireless |
2.4 GHz Wi-Fi Speed |
150 Mbps |
|---|
|
2.4 GHz Wi-Fi Streams |
1 Spatial Streams |
|---|
|
Wi-Fi Antennas |
1× Detachable |
|---|
|
Detachable Wi-Fi Antennas Connector |
RP-SMA Female |
|---|
|
FEM or PA/LNA |
2.4 GHz: Internal |
|---|
|
Range Performance |
Max: 80 m (262 ft)
Tested in open-space environments with minimal interference. Actual WiFi range may vary depending on layout and wall materials. Refer to the Wall Performance specifications for placement suggestions. |
|---|
|
Wall Performance |
One wooden walls with thickness < 10 cm (4'')
One concrete wall with thickness < 10 cm (4'') |
|---|

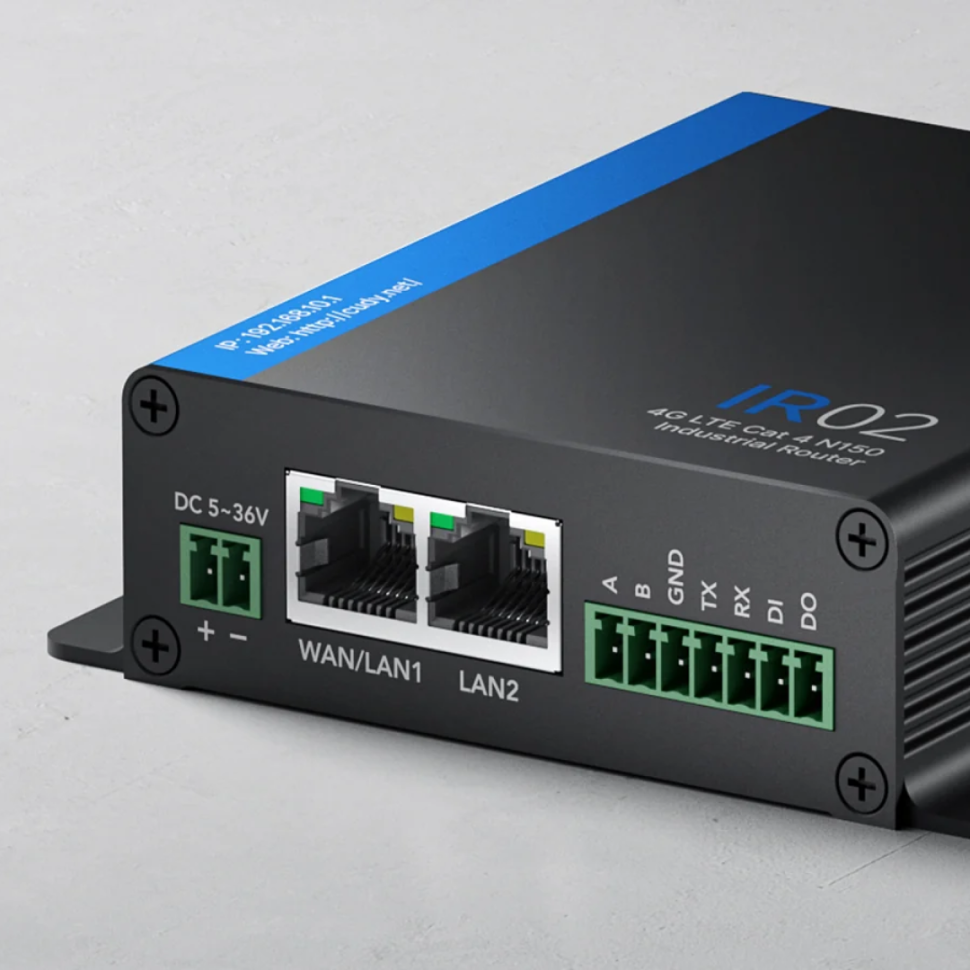

| Interfaces |
Physical Buttons |
Reset Button |
|---|
|
10/100 Mbps RJ45 Ports |
2 |
|---|
|
Ethernet Notes |
Port 1 is WAN/LAN configurable, and the rest are LAN ports |
|---|
|
Industrial Sockets |
1× 7-PIN |
|---|
|
7-PIN Industrial Socket Protocols |
- RS232
- RS485
- 2× RS485 (Only for Customized Model)
- Note: Socket shared with IO
|
|---|
|
IO |
- 1× Digital Galvanically Isolated Input (0-4V for state 0 | 9-30V for state 1)
- 1× Normally Open contacts of the internal Non-Latching Relay (Max. 30V⎓250mA)
- 1× GND for Digital Input / Digital Output
- Note: The I/O function uses the 7-pin socket. Only one of the I/O or serial functions can be enabled at a time.
|
|---|
|
LED |
- Power
- Cellular
- Cellular Signal Strength
- Link/ACT of Each Ethernet Port
|
|---|
| Power |
Power Input Type |
2-PIN DC |
|---|
|
Power Methods |
DC |
|---|
|
Power Input |
5-36V⎓ |
|---|
|
Power Adapter In the Box |
Input: 100-240V~, 50/60Hz
Output: 12V⎓1A |
|---|
|
Max Power Consumption (W) |
7.0W |
|---|
|
Idle Power Consumption (W) |
1.0W |
|---|
| Reliability |
Grounding Methods |
Grounding Point |
|---|
|
EMC |
IEC/EN 61000-4-2 ESD Level 3: Contact 6kV, Air 8kV
IEC/EN 61000-4-3 RS Level 3: 80 MHz to 6 GHz: 10 V/m
IEC/EN 61000-4-4 EFT Level 3: Power Ports 2kV, Data Ports 1kV
IEC/EN 61000-4-5 Surge Level 3: CM 2kV, DM 1kV
IEC/EN 61000-4-6 Level 3 CS: 10V
IEC/EN 61000-4-8, Level 3 PFMF
IEC/EN 61000-4-9, Level 3
IEC/EN 61000-4-10, Level 3 |
|---|
|
Power Protection |
- Polarity Protection
- Overvoltage Protection
- Surge Protection
|
|---|
|
Shock |
IEC/EC 60068-2-27 |
|---|
|
Vibration |
IEC/EN 60068-2-6 |
|---|
|
Free Fall |
IEC/EN 60068-2-32 |
|---|
|
Ingress Protection Rating |
IP30 |
|---|
|
Environment |
Operating Temperature: -40 ℃ ~ 75 ℃ (-40 ℉ ~167 ℉)
Storage Temperature: -40 ℃ ~ 85 ℃ (-40 ℉ ~185 ℉)
Operating Humidity: 5% ~ 95% non-condensing
Storage Humidity: 5% ~ 95% non-condensing |
|---|
| Certifications |
FCC, CE |
|---|

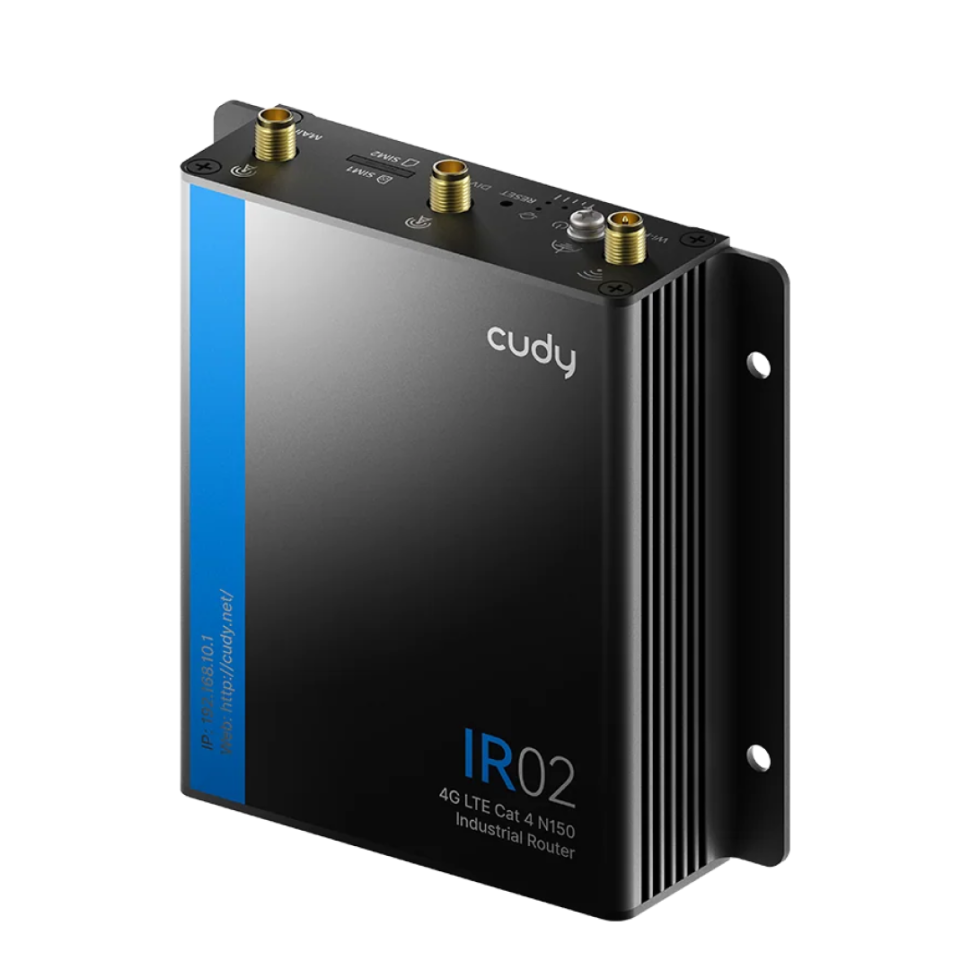

| Mechanical |
Casing Material |
Metal |
|---|
|
Dimension |
Device:
104.4×103×28.3 mm
4.11×4.06×1.11 inches
Mounting Space:
188×104.4×28.3 mm
7.4×4.11×1.11 inches |
|---|
|
Product Weight |
218.6 g (7.71 oz.) |
|---|
|
Installation |
Wall-mount |
|---|

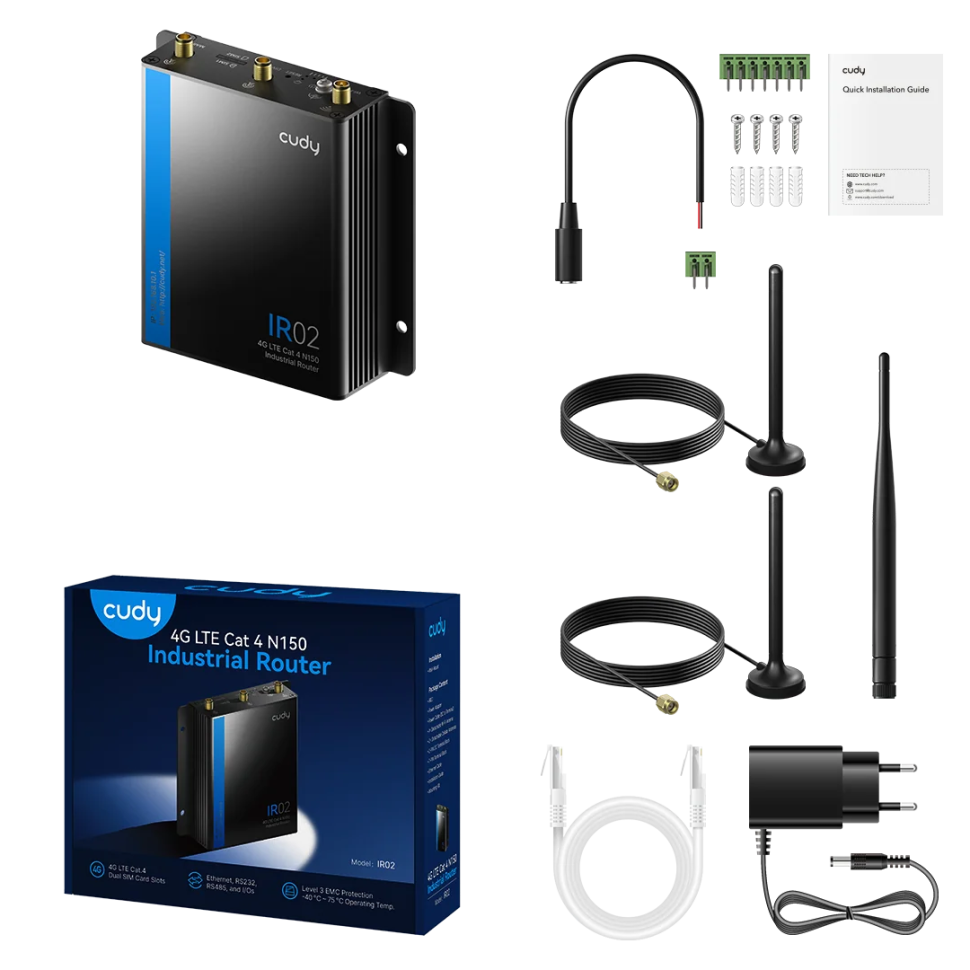

| Package Content |
- IR02
- Power Adapter
- Power Cable
- Detachable Wi-Fi Antennas
- Detachable Cellular Antennas
- 2-PIN Connector
- 7-PIN Connector
- Ethernet Cable
- Mounting Kit
- Installation Guide
|
|---|
Power
|
Power Output |
1.0W
|
|---|
|
|
|
|---|
| Cudy |
| 2.4 GHz, 6 GHz |
| WiFi 4 |
| 10/100 Mbps |
| Din rail |
ՀԻՄՆԱԿԱՆ
CPU՝ 580 ՄՀց միամիջուկ, MIPS24KEC
Հիշողություն/պահեստ՝
- Flash/ROM՝ 16 ՄԲ (128 Մբիթ) NOR
- DDR/RAM՝ 128 ՄԲ (1 Գբիթ) DDR2
Բջջային ցանց՝
- Բջջային չափորոշիչներ՝ 4G Cat. 4
- Բջջային ալեհավաքներ՝ 2 × անջատվող (1.5 մ մալուխի երկարություն, հարմարեցվող երկարություն մեծաքանակ պատվերների համար)
- Անջատվող բջջային ալեհավաքների միակցիչ՝ SMA իգական
- SIM քարտերի բնիկներ՝ 2 × Nano SIM
- Հասանելի տարբերակներ՝ ԵՄ, ԱՄՆ, ԼԱ (Լատինական Ամերիկա), ME (Մերձավոր Արևելք)
Տեղորոշում (GNSS)՝
- GNSS՝ պատվերով հարմարեցման տարբերակ
- Ալեհավաքներ՝ պատվերով հարմարեցման տարբերակ
- Անջատվող GNSS ալեհավաքների միակցիչ՝ պատվերով հարմարեցման տարբերակ
Անլար ցանց (Wi-Fi)՝
- 2.4 ԳՀց Wi-Fi արագություն՝ 150 Մբիթ/վ
- 2.4 ԳՀց Wi-Fi հոսքեր՝ 1 տարածական հոսք
- Wi-Fi ալեհավաքներ՝ 1 × անջատվող
- Անջատվող Wi-Fi ալեհավաքների միակցիչ՝ RP-SMA իգական
- FEM կամ PA/LNA՝ 2.4 ԳՀց՝ ներքին
Հեռահարություն՝
- Առավելագույնը՝ 80 մ (262 ֆտ) (փորձարկված է բաց տարածքում՝ նվազագույն միջամտությամբ. փաստացի Wi-Fi հեռահարությունը կարող է տարբերվել՝ կախված դասավորությունից և պատերի նյութից)
- Պատերի միջով աշխատանք՝
- Մեկ փայտե պատ՝ 10 սմ-ից պակաս հաստությամբ
- Մեկ բետոնե պատ՝ 10 սմ-ից պակաս հաստությամբ
Միացքներ՝
- Ֆիզիկական կոճակներ՝ Reset կոճակ
- 10/100 Մբիթ/վ RJ45 պորտեր՝ 2
- Ethernet նշումներ՝ Պորտ 1-ը WAN/LAN կարգավորելի է, մնացածը LAN պորտեր են
- Արդյունաբերական միակցիչներ՝ 1 × 7-փին
- 7-փին արդյունաբերական միակցիչի արձանագրություններ՝
- RS232
- RS485
- 2 × RS485 (միայն պատվերով հարմարեցված մոդելի համար)
- Նշում՝ միակցիչը համօգտագործվում է IO-ի հետ
- IO (մուտք/ելք)՝
- 1 × թվային գալվանական մեկուսացված մուտք (0-4Վ՝ 0 վիճակի համար | 9-30Վ՝ 1 վիճակի համար)
- 1 × նորմալ բաց կոնտակտներ ներքին չկողպվող ռելեի համար (առավելագույնը 30Վ⎓250մԱ)
- 1 × GND թվային մուտքի/ելքի համար
- Նշում՝ IO ֆունկցիան օգտագործում է 7-փին միակցիչը: Միաժամանակ կարող է միացված լինել IO կամ սերիական ֆունկցիաներից միայն մեկը:
- LED ցուցիչներ՝
- Սնուցում
- Բջջային ցանց
- Բջջային ազդանշանի ուժգնություն
- Link/ACT յուրաքանչյուր Ethernet պորտի համար
Սնուցում՝
- Սնուցման մուտքի տեսակ՝ 2-փին DC
- Սնուցման եղանակներ՝ DC
- Սնուցման մուտք՝ 5-36Վ⎓
- Ներառված սնուցման ադապտեր՝
- Մուտք՝ 100-240Վ~, 50/60Հց
- Ելք՝ 12Վ⎓1Ա
- Էներգիայի առավելագույն ծախս՝ 7.0 Վտ
- Էներգիայի ծախսը պարապ վիճակում՝ 1.0 Վտ
Հուսալիություն՝
- Հիմնավորման եղանակներ՝ հիմնավորման կետ
- EMC՝
- IEC/EN 61000-4-2 ESD Level 3՝ կոնտակտ 6կՎ, օդային 8կՎ
- IEC/EN 61000-4-3 RS Level 3՝ 80 ՄՀց - 6 ԳՀց՝ 10 Վ/մ
- IEC/EN 61000-4-4 EFT Level 3՝ սնուցման պորտեր 2կՎ, տվյալների պորտեր 1կՎ
- IEC/EN 61000-4-5 Surge Level 3՝ CM 2կՎ, DM 1կՎ
- IEC/EN 61000-4-6 Level 3 CS՝ 10Վ
- IEC/EN 61000-4-8 Level 3 PFMF
- IEC/EN 61000-4-9 Level 3
- IEC/EN 61000-4-10 Level 3
- Սնուցման պաշտպանություն՝
- Բևեռականության պաշտպանություն
- Գերլարման պաշտպանություն
- Ալիքային պաշտպանություն
- Հարվածակայունություն՝ IEC/EC 60068-2-27
- Թրթռումակայունություն՝ IEC/EN 60068-2-6
- Ազատ անկում՝ IEC/EN 60068-2-32
- Մուտքի պաշտպանության վարկանիշ (Ingress Protection)՝ IP30
Շրջակա միջավայրի պայմաններ՝
- Աշխատանքային ջերմաստիճան՝ –40 °C ~ 75 °C (–40 °F ~ 167 °F)
- Պահպանման ջերմաստիճան՝ –40 °C ~ 85 °C (–40 °F ~ 185 °F)
- Աշխատանքային խոնավություն՝ 5% ~ 95% (առանց խտացման)
- Պահպանման խոնավություն՝ 5% ~ 95% (առանց խտացման)
Սերտիֆիկացում՝ FCC, CE
Մեխանիկական բնութագրեր՝
- Պատյանի նյութ՝ մետաղ
- Չափեր (սարք)՝ 104.4 × 103 × 28.3 մմ (4.11 × 4.06 × 1.11 դյույմ)
- Չափեր (տեղադրման տարածքով)՝ 188 × 104.4 × 28.3 մմ (7.4 × 4.11 × 1.11 դյույմ)
- Քաշ՝ 218.6 գ (7.71 ունցիա)
- Տեղադրում՝ պատի
Փաթեթի բովանդակություն՝
- IR02
- Սնուցման ադապտեր
- Սնուցման մալուխ
- Անջատվող Wi-Fi ալեհավաքներ
- Անջատվող բջջային ալեհավաքներ
- 2-փին միակցիչ
- 7-փին միակցիչ
- Ethernet մալուխ
- Մոնտաժման հավաքածու
- Տեղադրման ուղեցույց
