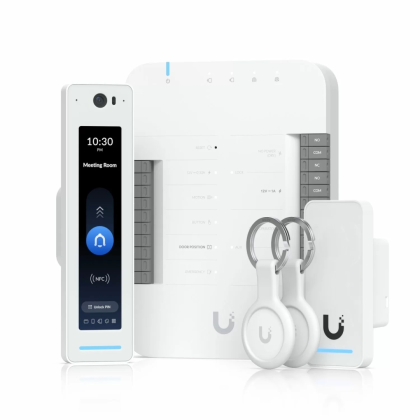

UA-G2-SK-Pro

UA-Hub-Door (Մեխանիկական)

Չափեր՝ 174.9 x 126 x 32.9 մմ (6.9 x 5 x 1.3 դյույմ)

Քաշ՝ 363 գ (12.8 ունցիա)

Պատյանի նյութ՝ պոլիկարբոնատ

Ամրակման նյութ՝ պոլիկարբոնատ

Ապարատային մաս

Ցանցային ինտերֆեյս՝ (5) 10/100/1000 Base-T

Էլեկտրամատակարարման եղանակ՝ PoE++ UL 294 Power-limited Class 2 PSU UL 60950/62368 LPS/PS2 PSU

Առավելագույն էներգասպառում՝ առանց PoE ելքի՝ 30W, PoE ելքով՝ 50W

PoE մուտք՝ 50V DC, 1A

PoE ելք՝ PoE փոխանցում (passthrough), (4) PoE, 50V DC, ընդհանուր 20W

Կոճակ՝ (1) գործարանային վերակայման

LED ցուցիչներ՝ համակարգ՝ սպիտակ/կապույտ, ելքային ռելեներ՝ սպիտակ

Թվային մուտք՝ ելքի հարցում/մուտքի հարցում/հեռակա բացում/դռան դիրքի սենսոր

Չոր ելքային ռելե՝ կողպեք՝ 30V DC, 1A, օժանդակ՝ 30V DC, 1A

Էլեկտրամատակարարվող ելքային ռելե՝ կողպեք՝ 12V DC, 1A, օժանդակ՝ 12V DC, 0.33A

Աշխատանքային միջավայր՝ միայն ներքին օգտագործման համար

Աշխատանքային ջերմաստիճան՝ 0-ից 40°C (32-ից 104°F)

Աշխատանքային խոնավություն՝ 5-ից 95% առանց խտացման

UL 294 մակարդակ՝ կործանարար հարձակում՝ I մակարդակ, գծային անվտանգություն՝ I մակարդակ, դիմացկունություն՝ I մակարդակ, սպասման էլեկտրամատակարարում՝ I մակարդակ

UL 294 հայտարարություն՝ IEEE 802.3 (at կամ af) բնութագրերին համապատասխանությունը չի հաստատվել UL 294-ի շրջանակներում: Սարքավորումը նախատեսված է համապատասխանելու Ազգային Էլեկտրական Կոդեքսի, ANSI/NFPA 70, Հոդված 725.121, Class 2 և Class 3 սխեմաների էլեկտրամատակարարման աղբյուրներ բաժնին:

CAN/ULC-60839-11-1 աստիճան՝ աստիճանի նշանակում՝ 1

Հավաստագրեր՝ CE, FCC, IC, UL 294, CAN/ULC-60839-11-1

Փաստաթղթի համար և թողարկման ամսաթիվ/վերանայման մակարդակ՝ UA-Hub-Door002, V01

Լարերի միացման տեղեկատվություն

Տիպիկ տեղադրում (պաշտպանված)՝

• DC էլեկտրամատակարարման մուտք՝ Belden 8750 18 AWG 2 հաղորդիչ (30.5 մ/100 ֆուտ)
• Դռան դիրքի անջատիչ՝ Belden 8750 18 AWG 2 հաղորդիչ (152.5 մ/500 ֆուտ)
• Ելքի հարցում՝ Belden 8750 18 AWG 2 (152.5 մ/500 ֆուտ)

Լարերի տրամաչափի պահանջներ (AWG)՝

Ընդհանուր երկարությունը մինչև սարքը / Ելքային բեռի հոսանքը 12V DC-ում՝

• 100 մԱ՝ 6.1 մ (20 ֆուտ) – 22 AWG, 15.2 մ (50 ֆուտ) – 22 AWG, 30.5 մ (100 ֆուտ) – 22 AWG
• 250 մԱ՝ 6.1 մ – 22 AWG, 15.2 մ – 22 AWG, 30.5 մ – 22 AWG
• 500 մԱ՝ 6.1 մ – 22 AWG, 15.2 մ – 22 AWG, 30.5 մ – 18 AWG
• 1Ա՝ 6.1 մ – 22 AWG, 15.2 մ – 22 AWG, 30.5 մ – 18 AWG

PoE մալուխի պահանջներ՝ PSE-ի կամ էլեկտրամատակարարման ինժեկտորի և PD-ի միջև միացման համար թույլատրվող նվազագույն հաղորդիչի տրամաչափը պետք է լինի 24 AWG (0.21 մմ²) հորիզոնական կամ վերելակային մալուխի համար:

LED ցուցիչներ

PoE մուտք՝

• Կայուն կապույտ՝ ընդունված է/սարքը պատրաստ է
• Կայուն սպիտակ՝ սպասում է ընդունմանը
• Թարթող սպիտակ/կապույտ՝ որոնվածի թարմացում

PoE ելք՝

• Անջատված՝ միացված չէ կամ տվյալների կապ չկա
• Կայուն կապույտ՝ միացված է և տվյալների կապը ակտիվ է

UA-G2-Pro (Մեխանիկական)

Չափեր՝ 160 x 40.4 x 40.55 մմ (6.3 x 1.59 x 1.6 դյույմ)

Քաշ՝ 136 գ (4.8 ունցիա)

Պատյանի նյութ՝ պոլիկարբոնատ, ապակի

Ամրակման նյութ՝ ալյումինե համաձուլվածք

Տեղադրում՝ պատ, տեղադրման տուփ (gang box)

Եղանակային պաշտպանություն՝ IP55

Ապարատային մաս

Ցանցային ինտերֆեյս՝ (1) 10/100/1000 Մբիթ/վ RJ45 պորտ

Միացում՝ BLE 4.2, NFC

Էլեկտրամատակարարման եղանակ՝ PoE

Լարման աջակցվող տիրույթ՝ 48V DC

Առավելագույն էներգասպառում՝ 6W

ESD/EMP պաշտպանություն՝ օդ՝ ±15kV, կոնտակտ՝ ±8kV

Սենսոր՝ ToF սենսոր (Time of Flight)

Տեսախցիկ՝ 4000 x 3000, 12 MP, 30 կադր/վ

Խոսափող՝ այո

Բարձրախոս՝ (1) 4 օհմ, 1.5W

LED ցուցիչներ՝ R/G/B/W (կարմիր/կանաչ/կապույտ/սպիտակ) Flash

Կոճակ՝ (1) գործարանային վերակայման

NFC հաճախականություն՝ 13.56 ՄՀց

NFC ընթերցման հեռավորություն՝ < 30 մմ

NFC ստանդարտներ՝ ISO 14443A, 14443B, 15693

NFC տեխնոլոգիա՝ NFC Tag 1,2,3,4,5, MIFARE Classic, MIFARE Plus, MIFARE Ultralight, MIFARE DESFire

Աշխատանքային ջերմաստիճան՝ -10-ից 45°C (14-ից 113°F)

Աշխատանքային խոնավություն՝ 5-ից 90% առանց խտացման

Հավաստագրեր՝ CE, FCC, IC

UA-G2 (Մեխանիկական)

Չափեր՝ 93 x 40 x 36.5 մմ (3.7 x 1.6 x 1.4 դյույմ)

Քաշ՝ 82 գ (2.9 ունցիա)

Պատյանի նյութ՝ պոլիկարբոնատ, ապակի

Տեղադրում՝ պատի մեջ, տեղադրման տուփ (gang box)

Եղանակային պաշտպանություն՝ IP55

Ապարատային մաս

Ցանցային ինտերֆեյս՝ (1) 10/100 Մբիթ/վ RJ45 պորտ

Միացում՝ BLE 4.1

Էլեկտրամատակարարման եղանակ՝ PoE

Լարման աջակցվող տիրույթ՝ 48V DC

Առավելագույն էներգասպառում՝ 5W

ESD/EMP պաշտպանություն՝ օդ՝ ±15kV, կոնտակտ՝ ±8kV

Սենսորներ՝ մոտիկության սենսոր (Proximity sensor)

Բարձրախոս՝ (1) 8 օհմ, 0.7W

LED ցուցիչներ՝ R/G/B/W (կարմիր/կանաչ/կապույտ/սպիտակ)

Կոճակ՝ (1) գործարանային վերակայման

NFC հաճախականություն՝ 13.56 ՄՀց

NFC ընթերցման հեռավորություն՝ < 30 մմ

NFC ստանդարտներ՝ ISO 14443A, 14443B, 15693

NFC տեխնոլոգիա՝ NFC Tag 1,2,3,4,5, MIFARE Classic, MIFARE Plus, MIFARE Ultralight, MIFARE DESFire

Աշխատանքային ջերմաստիճան՝ -30-ից 45°C (-22-ից 113°F)

Աշխատանքային խոնավություն՝ 5-ից 90% առանց խտացման

Հավաստագրեր՝ CE, FCC, IC

UA-Pocket (Մեխանիկական)

Չափեր՝ 84 x 39 x 7.4 մմ (3.3 x 1.5 x 0.29 դյույմ)

Քաշ՝ 16 գ (0.56 ունցիա)

Պատյանի նյութ՝ պոլիկարբոնատ, չժանգոտվող պողպատ

Եղանակային պաշտպանություն՝ IP54

Ապարատային մաս

NFC հաճախականություն՝ 13.56 ՄՀց

NFC տեխնոլոգիա՝ ISO/IEC 14443 Type A, MIFARE DESFire EV3 4K, UniFi Access-ի սեփական անվտանգության պրոտոկոլ

Աշխատանքային ջերմաստիճան՝ -10-ից 45°C (14-ից 113°F)

Աշխատանքային խոնավություն՝ 10-ից 90% առանց խտացման

Հավաստագրում՝ CE
